تاريخ : جمعه 1391/06/31

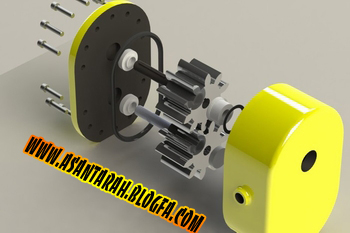

 پمپ هیدرولیک دنده ایی طراحی شده در محیط Solidworks

PART-ASSEM-EXPLODED-DRAWING


طراحی تمامی قطعات
مکانیزم حرکتی پمپ هیدرولیک
مونتاژ و دمونتاژ و انفجاری پمپ


((( همراه با پایان نامه )))


برای دریافت کامل فایل لطفا با ما تماس بگیرید

9099 930 0939

4603 728 0935

برچسب :
پمپ هیدرولیک PDF- پمپ دنده ایی - پمپ هیدرولیک - مکانیزم حرکتی پمپ - پمپ هیدرولیک -طرز کار پمپ هیدرولیک-پروژه کامل راجب پمپ هیدرولیک - مزایا و معایب پمپ ها - اجزای داخلی پمپ هیدرولیک-نقشه انفجاری پمپ -تاریخچه ساخت و طراحی پمپ هیدرولیک -طرز کار پمپ هیدرولیک -



ارسال توسط مهندس محسن مرادی

تاريخ : شنبه 1390/07/09

سرفصل های پروژه

1-1مقدمه

1-2تعریف هیدورلیک

1-3تاریخچه هیدرولیک

1-4مزایا و معایب سیستمهای هیدرولیکی روغنی

1-4-1 مزایای سیستمهای  هیدرولیک

1-4-2 معایب سیستمهای هیدرولیک

1-5 فشارچیست؟

1-6 مفهوم فشار در مدارهای هیدرولیک

1-7 مدارهای موازی

1-8 مدارهای سری

1-8-1 جوابها

1-9 افت فشار

1-10 جریان آرام

1-11 جریان مغشوش

1-12 مفهوم دبی

1-13 اورفیس

1-14 تلفات جریان یانشتی

1-15 رابطه فشار و دبی

1-16 توان مکانیکی

1-17 توان شفت

1-18 راندمان حجمی در پمپ و موتور

1-19راندمان مکانیکی

فصل دوم: هیدرولیک در عمل

2-1ساختار یک سیستم هیدرولیک

2-2 تنظیم فشار سیستم هیدرولیک

2-3 حرکت دورانی در سیستم هیدرولیک

2-4 مقایسه سیستمهای هیدرولیک

2-5 سیستم مرکز بسته

2-6تفاوتهای سیستم های مرکز باز و مرکز بسته

2-6-1 سیستم های مرکز باز

2-6-2سیستمهای مرکز بسته

2-7سیستم مرکز بسته با پمپ دبی متغیر

2-8مزیت های دیگر سیستم های مرکز بسته

2-9موارد استفاده از سیستم های هیدرولیک

2-10سیستمهای فرمان هیدرولیکی

2-11سیستم فرمان دستی

2-12فرمان هیدرولیکی

2-13فرمان گیری دستی با پمپ مقیاس فرمان

2-14فرمان نیمه هیدرولیک

2-15فرمان گیری در تمام شرایط

2-16سیستم های ترمز هیدرولیکی

2-17ترمزهای هیدرولیک

2-18ترمز تمام هیدرولیک

2-19ترمز گیری در تمام شرایط

2-19-1بالا آوردن گاو آهن به وسیله اهرم کنترل

2-19-2بالا آوردن گاو آهن بوسیله حس گر اتوماتیک

2-20کنترل ادوات کششی پشت تراکتور

2-21سیستمهای تراز کننده اتوماتیک

2-22سیستم های کنترل ادوات سوار بر روی ماشین

2-23سیستم های هیدرولیک در لودرها

2-24سیستم های هیدرولیک در بلدوزر

2-25سیستم های هیدرولیک بیل بکهو

2-26سیستم هیدرولیک در لیفتراک

 فصل سوم: اجزاء هیدرولیک

3-1پمپها

3-2انواع پمپها

3-2-1انواع پمپها از نظر ساختمان

3-3تنظیم فشار

3-4ساختمان و طرز کار انواع پمپ

3-4-1پمپ های پیستونی

3-4-2پمپهای رفت و برگشتی

3-4-3پمپهای پیستونی شعاعی ( دوار )

3-4-4پمپهای پیستونی محوری

3-5پمپهای دنده ای

3-6پمپهای دنده خارجی

3-7پمپ های دنده داخلی

3-8پمپهای شبه دنده ای

3-9نشت روغن در پمپهای دنده ای

3-10فشار روی چرخ دنده ها

3-11پمپهای پره ای

3-12پمپ های ترکیبی

فصل چهارم: سرویس نگهداری و تعمیرات سیستمهای هیدرولیک

4-1دیدگاه یک تعمیرکار

4-2ابزارهای اندازه گیری

4-3فشار سنج ها

4-4 دبی سنج ها

4-5آزمایش دبی خلاص

4-6آزمایش دبی سیستم هیدرولیک به روش اتصال سه راهی

4-7آزمایش دبی سیستم هیدرولیک به روش اتصال خطی

4-8 آزمایش دبی سیستم هیدرولیک به روش بای پس یا روش میان بر

4-9 حرارت سنج ها

4-10 میزهای تست

4-11 آداپتورها

4-12تعمیرات

4-13تعمیر اجزاء اصلی

4-14تعمیر پمپ های هیدرولیک

4-15هیدروموتورها

4-16سرویس و نگهداری سیستمهای هیدرولیک

4-17 سرویس و نگهداری دوره ای

4-18نحوه انجام سرویس و نگهداری

4-19 اتصالات

4-20پمپ های هیدرولیک

4-21شیرهای هیدرولیک

4-22جک های هیدرولیک

4-23هیدروموتورها

4-24 شلنگ ها و لوله های انتقال روغن

4-25دقت در نصب شلنگ

4-26 کولرهای روغن

4-27روغن هیدرولیک

4-28چهار دشمن سیستم های هیدرولیک

4-29چگونه روغن هیدرولیک را کنترل نمائیم

نتیجه گیری



نقشه طراحی شده پمپ هیدرولیک دنده ایی

به صورت آماده در solid موجود می باشد


این پروژه 150 صفحه می باشد

برای دریافت فایل کامل با ما تماس بگیرید

9099 930 0939

4603 728 0935
